1.застосування (Кабель CU/XLPE/PVC/SWA/LSZH):
CU/XLPE/PVC/SWA/LSZH Cable – силові та допоміжні кабелі керування для використання в електромережах, підземних, зовнішніх і внутрішніх застосувань, а також для використання в кабельних каналах. Для установки, де вогонь, виділення диму та токсичні пари створюють потенційну загрозу для життя та обладнання.
2.Стандарти(Кабель CU/XLPE/PVC/SWA/LSZH):
BS6724, IEC 60502-1, IEC 60754-1 і 2 BS EN 50267-2-1 і 2, BS EN / IEC 61034-1

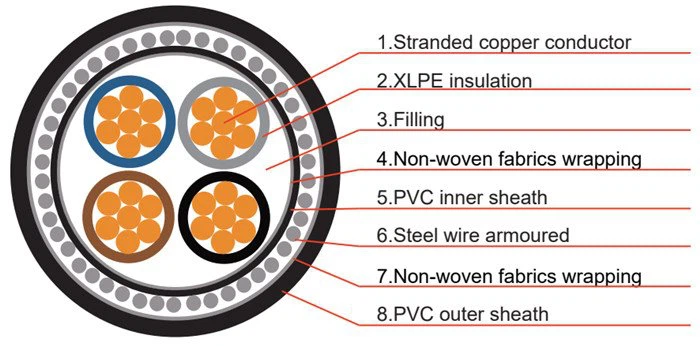

3.Технічні дані(Кабель CU/XLPE/PVC/SWA/LSZH):
Диригент
Одножильний мідний провідник класу 2 відповідно до BS EN 60228:2005
Ізоляція
XLPE (зшитий поліетилен)
Постільна білизна
LSZH (з низьким вмістом диму без галогенів)
Армочервоний
Одножильний: AWA (броня з алюмінієвого дроту)
Багатоядерний: SWA (броня зі сталевого дроту)
Оболонка
LSZH (з низьким вмістом диму без галогенів)
Колір оболонки
чорний
Номінальна напруга
600/1000V
Температурний рейтинг
0 градусів до плюс 90 градусів
Мінімальний радіус вигину
1,5 мм2 - 16 мм2: 6 x загальний діаметр
25 мм2 і вище: 8 х загальний діаметр
Ідентифікація ядра
1 сердечник: коричневий
2 ядра: коричневий, синій
3 ядра: коричневий, чорний, сірий
4 ядра: синій, коричневий, чорний, сірий
5 ядер: зелений/жовтий, синій, коричневий, чорний, сірий
Альтернативна ідентифікація жил: білі жили з чорними номерами
3.Параметри кабелю(Кабель CU/XLPE/PVC/SWA/LSZH):
| ||||||
Номінальний переріз | Діаметр провідника (прибл.) | Номінальна товщина ізоляції | Номінальна товщина внутрішнього покриття | Номінальний діаметр сталевого дроту | Номінальна товщина оболонки | Загальний діаметр (прибл.) |
мм² | мм | мм | мм | мм | мм | мм |
3x1.5 | 1.4 | 0.7 | 1.0 | 0.8 | 1.8 | 13.2 |
3x2.5 | 1.8 | 0.7 | 1.0 | 0.8 | 1.8 | 14.1 |
3x4 | 2.3 | 0.7 | 1.0 | 0.8 | 1.8 | 15.2 |
3x6 | 2.8 | 0.7 | 1.0 | 1.25 | 1.8 | 17.1 |
3x10 | 3.6 | 0.7 | 1.0 | 1.25 | 1.8 | 18.9 |
3x16 | 4.5 | 0.7 | 1.0 | 1.25 | 1.8 | 20.8 |
3x25 | 5.6 | 0.9 | 1.0 | 1.6 | 1.8 | 24.7 |
3x35 | 6.7 | 0.9 | 1.0 | 1.6 | 1.8 | 27.2 |
3x50 | 8.0 | 1 | 1.0 | 1.6 | 1.9 | 30.6 |
3x70 | 9.4 | 1.1 | 1.0 | 2.0 | 2.1 | 35.2 |
3x95 | 11.0 | 1.1 | 1.2 | 2.0 | 2.2 | 39.3 |
3x120 | 12.4 | 1.2 | 1.2 | 2.0 | 2.3 | 43.0 |
3x150 | 13.8 | 1.4 | 1.4 | 2.5 | 2.5 | 48.6 |
3x185 | 15.3 | 1.6 | 1.4 | 2.5 | 2.7 | 53.0 |
3x240 | 17.5 | 1.7 | 1.4 | 2.5 | 2.8 | 58.5 |
3x300 | 19.5 | 1.8 | 1.6 | 2.5 | 3.0 | 64.0 |
3x400 | 22.6 | 2 | 1.6 | 3.15 | 3.3 | 73.5 |
| ||||||
Номінальний переріз | Діаметр провідника (прибл.) | Номінальна товщина ізоляції | Номінальна товщина внутрішнього покриття | Номінальний діаметр сталевого дроту | Номінальна товщина оболонки | Загальний діаметр (прибл.) |
мм² | мм | мм | мм | мм | мм | мм |
4x1.5 | 1.4 | 0.7 | 1.0 | 0.8 | 1.8 | 14.0 |
4x2.5 | 1.8 | 0.7 | 1.0 | 0.8 | 1.8 | 14.9 |
4x4 | 2.3 | 0.7 | 1.0 | 1.25 | 1.8 | 17.0 |
4x6 | 2.8 | 0.7 | 1.0 | 1.25 | 1.8 | 18.2 |
4x10 | 3.6 | 0.7 | 1.0 | 1.25 | 1.8 | 20.2 |
4x16 | 4.5 | 0.7 | 1.0 | 1.6 | 1.8 | 23.0 |
4x25 | 5.6 | 0.9 | 1.0 | 1.6 | 1.8 | 26.7 |
4x35 | 6.7 | 0.9 | 1.0 | 1.6 | 1.9 | 29.5 |
4x50 | 8.0 | 1 | 1.0 | 2.0 | 2.1 | 34.2 |
4x70 | 9.4 | 1.1 | 1.2 | 2.0 | 2.2 | 38.8 |
4x95 | 11.0 | 1.1 | 1.2 | 2.0 | 2.3 | 42.9 |
4x120 | 12.4 | 1.2 | 1.4 | 2.5 | 2.5 | 48.6 |
4x150 | 13.8 | 1.4 | 1.4 | 2.5 | 2.7 | 53.2 |
4x185 | 15.3 | 1.6 | 1.4 | 2.5 | 2.8 | 58.1 |
4x240 | 17.5 | 1.7 | 1.6 | 2.5 | 3.1 | 64.8 |
4x300 | 19.5 | 1.8 | 1.6 | 2.5 | 3.2 | 70.4 |
4x400 | 22.6 | 2 | 1.8 | 3.15 | 3.6 | 81.3 |
Пакет: експортні дерев'яні барабани.
