Ізольований кабель 1000 В
застосування
Підходить для установки всередині приміщень: переважно на електростанціях і на відкритому повітрі: в кабельних каналах, під землею, а також на кабельних лотках для промисловості, розподільних щитів і електростанцій. Завдяки гарній прокладці та механічним характеристикам, цей кабель підходить, коли потрібен механічний захист або там, де очікується механічне пошкодження.
 |
 |
 |
Стандарти
Кабель живлення виготовлено відповідно до IEC 60502-1:2004.
Він придатний для прокладання в лінії кабелю живлення з номінальною напругою {{0}}.6/1kv (U0/U) для передачі електроенергії.
 |
 |
Специфікація кабелю XLPE
|
Модель |
Ім'я |
Сайт програми |
Площа розділу |
Ядра |
Норма напруги |
|
YJV |
Кабель живлення з ПВХ-ізоляцією з поліетиленової поліетилену |
У приміщенні, в тунелях або кабельних траншеях, нездатних витримувати зовнішні механічні навантаження. Не допускається прокладання одножильних кабелів у магнітопроводах. |
4 6 10 16 25 35 50
70 95 120 150 185
240 300 400 |
1 2 3 4 5 3+1 3+2 4+1 |
0.6/1KV |
|
YJLV |
Кабель живлення з ПВХ-ізоляцією з поліетиленової поліетилену |
||||
|
YJY |
Кабель живлення в поліетиленовій оболонці з ізоляцією XLPE |
||||
|
YJLY |
Кабель живлення в поліетиленовій оболонці з ізоляцією XLPE |
||||
|
YJV22 |
Силовий кабель з ізольованою сталевою стрічкою з поліетилену поліетилену (XLPE) з броньованою ПВХ оболонкою |
Внутрішні приміщення, тунелі, кабельні траншеї або підземні прокладки, здатні витримувати зовнішні механічні навантаження, але не можуть дозволити собі велике тягове зусилля. |
|||
|
YJLV22 |
Силовий кабель з ізольованою сталевою стрічкою з поліетилену поліетилену (XLPE) з броньованою ПВХ оболонкою |
||||
|
YJV23 |
Силовий кабель з поліетиленовою ізоляцією із сталевою стрічкою з поліетиленовою оболонкою |
||||
|
YJLV23 |
Силовий кабель з поліетиленовою ізоляцією із сталевою стрічкою з поліетиленовою оболонкою |
||||
|
YJV32 |
Кабель живлення з ПВХ-оболонкою із сталевим дротом із ізольованим поліетиленовим поліетиленом |
У приміщенні, в тунелі, кабельній траншеї, колодязі або під могилу, здатні витримувати зовнішні механічні сили та певну напругу. |
|||
|
YJLV32 |
Кабель живлення з ПВХ-оболонкою із сталевим дротом із ізольованим поліетиленовим поліетиленом |
||||
|
YJV33 |
Кабель живлення в поліетиленовій оболонці з броньованим сталевим дротом із зшитим поліетиленом |
||||
|
YJLV33 |
Кабель живлення в поліетиленовій оболонці з броньованим сталевим дротом із зшитим поліетиленом |
Номер типу Номінальний поперечний переріз сердечника
| Тип | № ядра | Номінальний переріз |
| Cu(AL)/XLPE(PVC)/PVC(PE) Cu(AL)/XLPE(PVC)/ATA/PVC(PE)Cu(AL)/XLPE/AWA/PVC(PE) |
1 | 1.5-1000 |
| Cu(AL)/XLPE(PVC)/STA/PVC(PE) Cu(AL)/XLPE(PVC)/SWA/PVC(PE) |
2,3,4,5 | 1.5-400 |
| 3+1,4+1,3+2 | 2.5-400 |
Площа перерізу нульового провідника
| Номінальний переріз | Основне ядро | 2.5 | 4 | 6 | 10 | 16 | 25 | 35 | 50 |
| Нейтральне ядро | 1.5 | 2.5 | 4 | 6 | 10 | 16 | 16 | 25 | |
| Номінальний переріз | Основне ядро | 70 | 95 | 120 | 150 | 185 | 240 | 300 | 400 |
| Нейтральне ядро | 35 | 50 | 70 | 70 | 95 | 120 | 150 | 185 |
Характеристика
Опір постійному струму готового кабелю при 20ºC на кілометр не перевищує наступне:
| Номінальний переріз мм2 | 15 | 2.5 | 4 | 6 | 10 | 16 | 25 |
| Cu сердечник | 12.1 | 7.41 | 4.61 | 3.08 | 1.83 | 1.15 | 0.727 |
| Аль ядро | 18.1 | 12.1 | 7.41 | 4.61 | 3.08 | 1.91 | 1.20 |
| Номінальний переріз мм2 | 35 | 50 | 70 | 95 | 120 | 150 | 185 |
| Cu сердечник | 0.524 | 0.387 | 0.268 | 0.193 | 0.153 | 0.124 | 0.0991 |
| Аль ядро | 0.868 | 0.641 | 0.443 | 0.320 | 0.253 | 0.206 | 0.164 |
| Номінальний переріз мм2 | 240 | 300 | 400 | 500 | 630 | 800 | 1000 |
| Cu сердечник | 0.0754 | 0.0601 | 0.0470 | 0.0366 | 0.0283 | 0.0221 | 0.0176 |
| Аль ядро | 0.125 | 0.100 | 0.0778 | 0.0605 | 0.0469 | 0.0367 | 0.0291 |

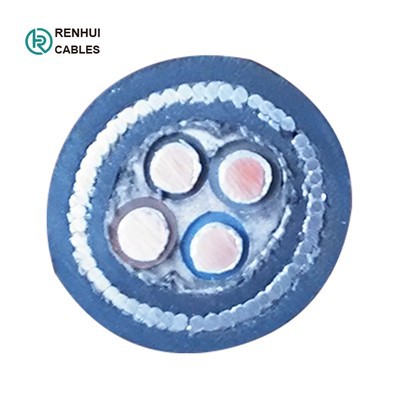

Малювання:
Пакет: експортні дерев'яні барабани.
