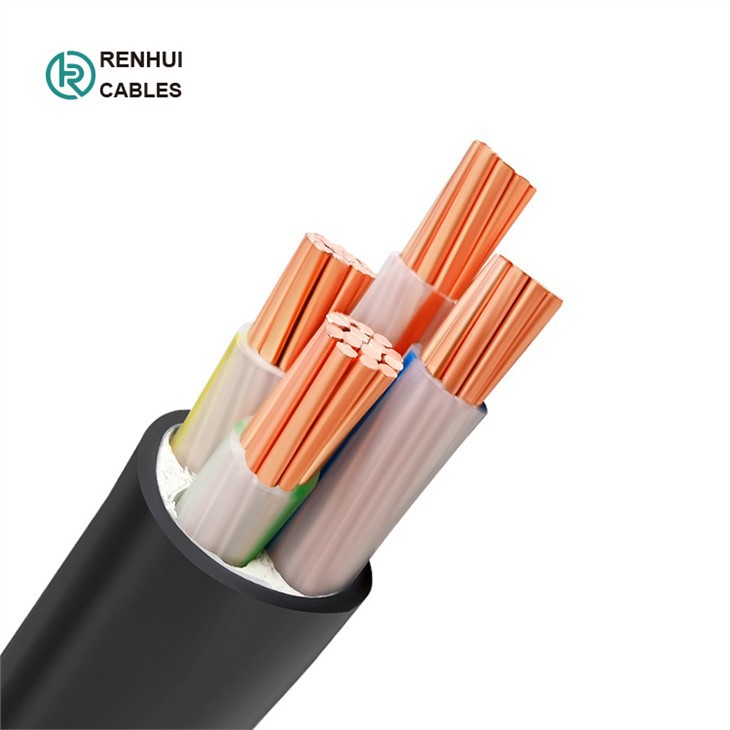

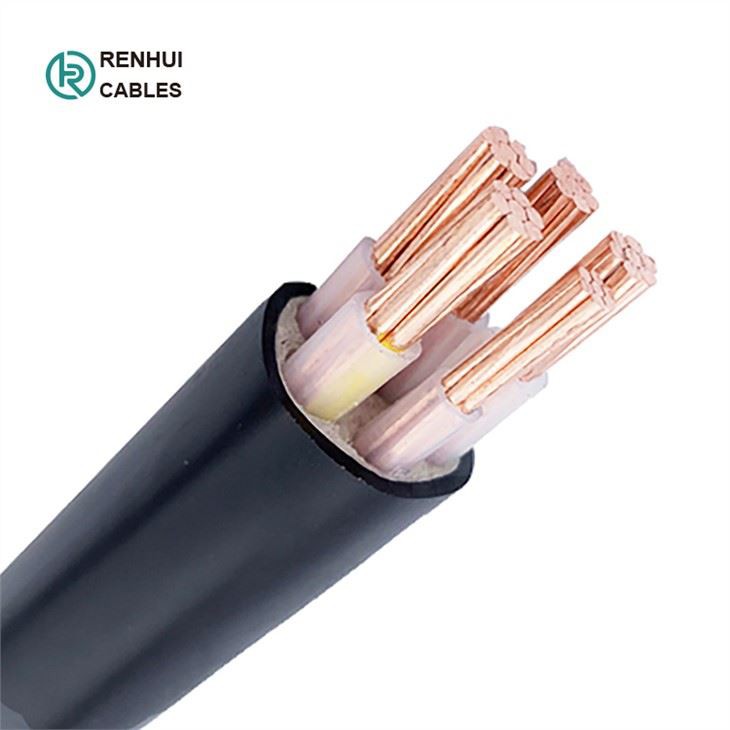

електричний кабель низької напруги, CU/XLPE/PVC, 0.6/1 кВ, IEC 60502-1.
 |  |  |
застосування (електричний кабель низької напруги):
Ці кабелі використовуються для електропостачання в системах низької напруги. Вони придатні для встановлення всередині приміщень і зовні, у кабельних каналах, під землею, на електростанціях та комутаційних станціях, у місцевих розподільчих мережах, на промислових підприємствах, де немає ризику механічного пошкодження. пошкодження.
Будівництво(електричний кабель низької напруги):
Провідники
Суцільний мідний провідник класу 1, багатожильний мідний провідник класу 2 відповідно до IEC 60228, BS EN 60228.
Ізоляція
XLPE матеріал і товщина повинні відповідати IEC 60502 або BS 5467, розраховані на безперервну роботу під кутом 90 градусів.
Код кольору
Код кольору (1) :
1 сердечник: прозорий, червоний або чорний
2 ядра: червоний, чорний
3 ядра: червоне, жовте, синє
4 ядра: червоний, жовтий, синій, чорний
5 ядер: червоний, жовтий, синій, чорний, зелений
Над 5 ядрами: чорні ядра з білими цифрами
Код кольору (2) :
1 сердечник: прозорий, коричневий або синій
2 ядра: коричневий або синій
3 ядра: коричневий, чорний, сірий
4 ядра: синій, коричневий, чорний, сірий
5 ядер: зелений/жовтий, синій, коричневий, чорний, сірий
Над 5 ядрами: чорні ядра з білими цифрами
Зовнішня оболонка
Зовнішня оболонка має бути з екструдованого ПВХ типу ST2 відповідно до IEC 60502-1 або типу 9 відповідно до BS 6346/5467. Спеціальний тип ПВХ-обшивки, наприклад вогнезахисний ПВХ, антитермітний ПВХ, антигризунський ПВХ, стійкий до сонячного світла ПВХ, маслостійкий ПВХ, доступний за спеціальним запитом. Також за запитом доступні спеціальні обшивні матеріали, такі як LLDPE, MDPE, HDPE, LSF, CPE.
Вогнестійкість оболонок кабелю
Кабелі можуть постачатися зі спеціальною вогнестійкою зовнішньою оболонкою з ПВХ для відповідності вимогам випробувань на полум’я IEC 60332-3-22, IEC 60332-3-23 і IEC 60332-3-24, також можна постачати кабелі з низьким вмістом диму без галогенів ( LSHF) відповідно до IEC 60502-1, BS 7211, BS 6724 або інших еквівалентних стандартів.7211, BS 6724 або інших еквівалентних стандартів.7211, BS 6724 або інших еквівалентних стандартів.7211, BS 6724 або інших еквівалентних стандартів.
Параметри кабелю(низьковольтний електричний кабель):
Одноядерний |
| |||
Номінальний переріз | Діаметр провідника (прибл.) | Номінальна товщина ізоляції | Номінальна товщина оболонки | Загальний діаметр (прибл.) |
мм^2 | мм | мм | мм | мм |
1x1.5 | 1.4 | 0.7 | 1.4 | 5.6 |
1x2.5 | 1.8 | 0.7 | 1.4 | 6.0 |
1x4 | 2.3 | 0.7 | 1.4 | 6.5 |
1x6 | 2.8 | 0.7 | 1.4 | 7.0 |
1x10 | 3.6 | 0.7 | 1.4 | 7.8 |
1x16 | 4.5 | 0.7 | 1.4 | 8.7 |
1x25 | 5.6 | 0.9 | 1.4 | 10.2 |
1x35 | 6.7 | 0.9 | 1.4 | 11.3 |
1x50 | 8.0 | 1 | 1.4 | 12.8 |
1x70 | 9.4 | 1.1 | 1.4 | 14.4 |
1x95 | 11.0 | 1.1 | 1.5 | 16.1 |
1x120 | 12.4 | 1.2 | 1.5 | 17.8 |
1x150 | 13.8 | 1.4 | 1.6 | 19.8 |
1x185 | 15.3 | 1.6 | 1.6 | 21.8 |
1x240 | 17.5 | 1.7 | 1.7 | 24.4 |
1x300 | 19.5 | 1.8 | 1.8 | 26.7 |
1x400 | 22.6 | 2 | 1.9 | 30.5 |
1x500 | 25.2 | 2.2 | 2.0 | 33.7 |
1x630 | 28.3 | 2.4 | 2.2 | 37.4 |
1x800 | 31.9 | 2.6 | 2.3 | 41.7 |
1x1000 | 35.7 | 2.8 | 2.4 | 46.2 |
Два ядра |
| |||
Номінальний переріз | Діаметр провідника (прибл.) | Номінальна товщина ізоляції | Номінальна товщина оболонки | Загальний діаметр (прибл.) |
мм^2 | мм | мм | мм | мм |
2x1.5 | 1.4 | 0.7 | 1.8 | 9.2 |
2x2.5 | 1.8 | 0.7 | 1.8 | 10.0 |
2x4 | 2.3 | 0.7 | 1.8 | 11.0 |
2x6 | 2.8 | 0.7 | 1.8 | 12.0 |
2x10 | 3.6 | 0.7 | 1.8 | 13.6 |
2x16 | 4.5 | 0.7 | 1.8 | 15.4 |
2x25 | 5.6 | 0.9 | 1.8 | 18.4 |
2x35 | 6.7 | 0.9 | 1.8 | 20.6 |
2x50 | 8.0 | 1 | 1.8 | 23.6 |
2x70 | 9.4 | 1.1 | 1.8 | 26.8 |
2x95 | 11.0 | 1.1 | 1.9 | 30.2 |
2x120 | 12.4 | 1.2 | 2.0 | 33.7 |
2x150 | 13.8 | 1.4 | 2.2 | 37.5 |
2x185 | 15.3 | 1.6 | 2.3 | 41.6 |
2x240 | 17.5 | 1.7 | 2.5 | 46.7 |
2x300 | 19.5 | 1.8 | 2.6 | 51.4 |
2x400 | 22.6 | 2 | 2.9 | 58.9 |
Три ядра |
| |||
Номінальний переріз | Діаметр провідника (прибл.) | Номінальна товщина ізоляції | Номінальна товщина оболонки | Загальний діаметр (прибл.) |
мм^2 | мм | мм | мм | мм |
3x1.5 | 1.4 | 0.7 | 1.8 | 9.6 |
3x2.5 | 1.8 | 0.7 | 1.8 | 10.5 |
3x4 | 2.3 | 0.7 | 1.8 | 11.6 |
3x6 | 2.8 | 0.7 | 1.8 | 12.6 |
3x10 | 3.6 | 0.7 | 1.8 | 14.4 |
3x16 | 4.5 | 0.7 | 1.8 | 16.3 |
3x25 | 5.6 | 0.9 | 1.8 | 19.5 |
3x35 | 6.7 | 0.9 | 1.8 | 21.9 |
3x50 | 8.0 | 1 | 1.8 | 25.1 |
3x70 | 9.4 | 1.1 | 1.9 | 28.7 |
3x95 | 11.0 | 1.1 | 2.0 | 32.4 |
3x120 | 12.4 | 1.2 | 2.1 | 36.1 |
3x150 | 13.8 | 1.4 | 2.3 | 40.3 |
3x185 | 15.3 | 1.6 | 2.4 | 44.6 |
3x240 | 17.5 | 1.7 | 2.6 | 50.2 |
3x300 | 19.5 | 1.8 | 2.7 | 55.2 |
3x400 | 22.6 | 2 | 3.0 | 63.3 |
Чотири ядра |
| |||
Номінальний переріз | Діаметр провідника (прибл.) | Номінальна товщина ізоляції | Номінальна товщина оболонки | Загальний діаметр (прибл.) |
мм^2 | мм | мм | мм | мм |
4x1.5 | 1.4 | 0.7 | 1.8 | 10.4 |
4x2.5 | 1.8 | 0.7 | 1.8 | 11.3 |
4x4 | 2.3 | 0.7 | 1.8 | 12.5 |
4x6 | 2.8 | 0.7 | 1.8 | 13.7 |
4x10 | 3.6 | 0.7 | 1.8 | 15.7 |
4x16 | 4.5 | 0.7 | 1.8 | 17.8 |
4x25 | 5.6 | 0.9 | 1.8 | 21.5 |
4x35 | 6.7 | 0.9 | 1.8 | 24.1 |
4x50 | 8.0 | 1 | 1.8 | 27.8 |
4x70 | 9.4 | 1.1 | 2.0 | 32.0 |
4x95 | 11.0 | 1.1 | 2.1 | 36.1 |
4x120 | 12.4 | 1.2 | 2.3 | 40.2 |
4x150 | 13.8 | 1.4 | 2.4 | 44.9 |
4x185 | 15.3 | 1.6 | 2.6 | 49.8 |
4x240 | 17.5 | 1.7 | 2.8 | 56.0 |
4x300 | 19.5 | 1.8 | 3.0 | 61.7 |
4x400 | 22.6 | 2 | 3.2 | 70.7 |
Багато ядер |
| |||
Номінальний переріз | Діаметр провідника (прибл.) | Номінальна товщина ізоляції | Номінальна товщина оболонки | Загальний діаметр (прибл.) |
мм^2 | мм | мм | мм | мм |
5x1.5 | 1.4 | 0.7 | 1.8 | 11.2 |
7x1.5 | 1.4 | 0.7 | 1.8 | 12.0 |
10x1.5 | 1.4 | 0.7 | 1.8 | 14.8 |
12x1.5 | 1.4 | 0.7 | 1.8 | 15.2 |
14x1.5 | 1.4 | 0.7 | 1.8 | 16.0 |
19x1.5 | 1.4 | 0.7 | 1.8 | 17.6 |
21x1.5 | 1.4 | 0.7 | 1.8 | 18.4 |
24x1.5 | 1.4 | 0.7 | 1.8 | 20.4 |
30x1.5 | 1.4 | 0.7 | 1.8 | 21.6 |
40x1.5 | 1.4 | 0.7 | 1.8 | 26.0 |
48x1.5 | 1.4 | 0.7 | 1.8 | 26.4 |
61x1.5 | 1.4 | 0.7 | 1.9 | 29.0 |
5x2.5 | 1.8 | 0.7 | 1.8 | 12.2 |
7x2.5 | 1.8 | 0.7 | 1.8 | 13.2 |
10x2.5 | 1.8 | 0.7 | 1.8 | 16.4 |
12x2.5 | 1.8 | 0.7 | 1.8 | 16.9 |
14x2.5 | 1.8 | 0.7 | 1.8 | 17.7 |
19x2.5 | 1.8 | 0.7 | 1.8 | 19.6 |
21x2.5 | 1.8 | 0.7 | 1.8 | 20.6 |
24x2.5 | 1.8 | 0.7 | 1.8 | 22.8 |
30x2.5 | 1.8 | 0.7 | 1.8 | 24.1 |
40x2.5 | 1.8 | 0.7 | 1.9 | 29.4 |
48x2.5 | 1.8 | 0.7 | 1.9 | 29.9 |
61x2.5 | 1.8 | 0.7 | 2.0 | 32.8 |
Пакет: експортні дерев'яні барабани.
 |  |
